MVR蒸發器發生腐蝕（shí）怎麽辦？

      MVR蒸發（fā）器在運行過程中，經常會（huì）出（chū）現腐（fǔ）蝕現（xiàn）象，康景（jǐng）輝小（xiǎo）編和大家（jiā）一起聊聊（liáo）MVR蒸發器發生腐蝕怎麽辦？

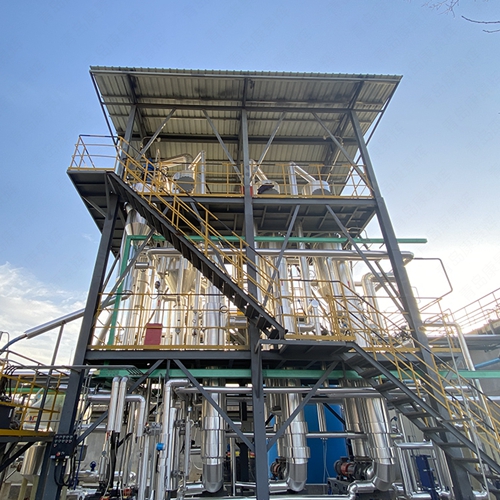

      MVR是機械蒸（zhēng）汽（qì）再壓縮技術（mechanical vapor recompression ）的首字母縮寫，是重新利用它自身產生的二次蒸（zhēng）汽的能量，從而（ér）減少對外界能（néng）源的需（xū）求（qiú）的一項高效率，低能耗節能技術。
      一、mvr蒸（zhēng）發器的（de）腐蝕
      MVR蒸發器（qì）再運行（háng）過（guò）程中，會（huì）發生腐蝕現象，常見的腐蝕現象如下：
      1、金屬腐蝕：蒸發器通常由鈦（tài），不鏽鋼2205、316L，304和其（qí）他金屬材料製成（chéng）。不（bú）能避（bì）免金屬腐蝕。
      2、金屬腐蝕是指金屬材料被周圍介質損壞。它是常見的（de）腐蝕形式，金屬腐蝕分為化學（xué）腐蝕和電化學腐蝕。
      3、溫度（dù）腐蝕：溫度腐蝕通常是（shì）一種化學反應。當溫度升高10°C時，腐蝕速率會增加約1至3倍，但也有（yǒu）例外：PH腐蝕，通常pH值越低，金屬的腐蝕越大。
      4、氣蝕現象：mvr蒸發器係統中的泵將發生空化。空化是指在高速流動和壓（yā）力變化的條件下，與流體接觸的金屬表（biǎo）麵發生（shēng）類似的海綿腐（fǔ）蝕破壞。空化的類型分為葉輪空化，間隙空化和漩渦空化。
      5、高溫腐蝕性液體或蒸汽泄漏：這種（zhǒng）泄漏主要發生在諸如MVR設備（bèi）和管道焊縫，法蘭，密封填料和（hé）伸縮縫之類的薄弱環節上（shàng）。
      這四種腐蝕現象是在MVR蒸發器係統中常見的，那麽當MVR蒸發器發生腐蝕現象時，用戶該如何（hé）應對？
      二、MVR腐（fǔ）蝕解決方案
      1、采用耐腐蝕金屬材料。如雙相不（bú）鏽鋼2205、2507等，鎳基（jī）合金如哈氏合金C276、純鈦GR.1、鈦合金以及銅等。
      2、添加緩蝕劑。在腐蝕（shí）性（xìng）介質中，加入少量的緩蝕劑，能使金屬的腐蝕大大降低。
      3、防腐蝕塗層法。在蒸發器金屬表麵，塗覆一定的防腐塗層，起到很好（hǎo）的耐腐蝕區隔保（bǎo）護，以避免金屬表麵與腐蝕介質的直接接觸發生（shēng）腐蝕。
      三、MVR蒸發（fā）結晶器其他腐蝕情（qíng）況
      1、MVR蒸發結晶器蒸汽噴射區正對管路外壁的腐蝕主要是固—液—汽（qì）多（duō）相流衝刷（shuā）腐蝕。
含鹽粒、液滴的蒸汽導（dǎo）致2205不鏽鋼鈍（dùn）化膜破損發生力學（xué）磨蝕和腐蝕，腐蝕與（yǔ）力學磨損相互促進，導致2205雙相鋼管（guǎn）外壁在服役後短時間內（nèi）發生嚴重的溝槽狀衝刷腐蝕（shí）穿孔。
      2、MVR蒸發結晶器（qì）管路內壁的腐蝕（shí）以點（diǎn）蝕為（wéi）主，晶間腐蝕遍布整個（gè）管路內壁，這（zhè）與管路（lù）內壁處於較高Cl含量、較低pH的腐蝕環境有關，2205雙相不鏽鋼的耐腐蝕能力不足以支撐材料在這種苛刻的腐蝕環境中長期（qī）服役，為選材不當（dāng）。
      3、MVR蒸發結晶器管板接合處與換熱器接口（kǒu）焊接接頭的（de）焊縫金屬區域出現嚴（yán）重的局部腐蝕，而熱影響（xiǎng）去腐蝕相對較弱（ruò），說（shuō）明很大程（chéng）度上是由於焊接過（guò）程中焊絲選擇不當導致焊縫金屬位置出現嚴重腐蝕甚至穿孔，屬於焊接工藝選擇不當。
      針對上述問題，可以采用（yòng）如下措施進行解決:使用耐（nài）蝕等級更（gèng）高的材料進（jìn）行MVR蒸發結晶器的（de）建造（zào），如2507雙相不鏽鋼及鈦（tài）合金材料等；改進焊（hàn）接工藝，采用高等級耐腐蝕焊絲進行蒸發結晶器建造（zào）中的焊接工作，避免由於焊縫耐蝕能力較低出現焊縫腐蝕。
