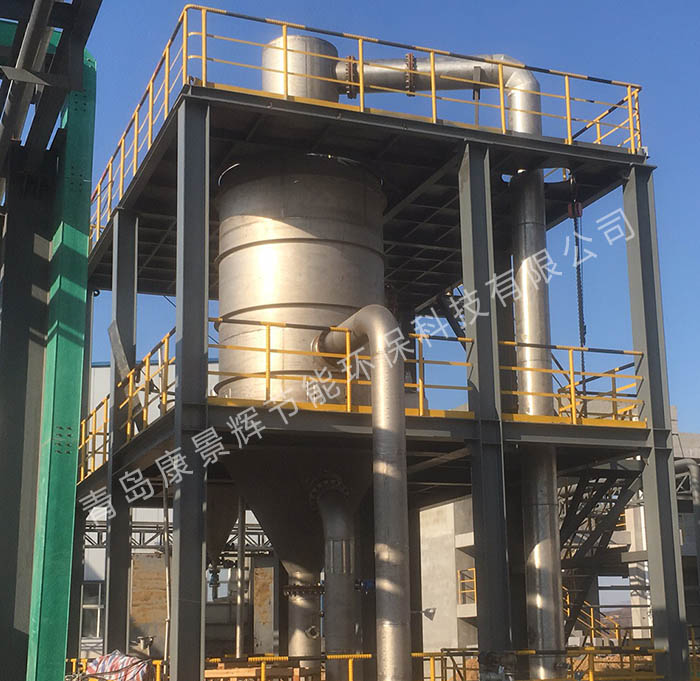

項目名稱：MVR蒸發器處理冶金助劑廢水案例
蒸發器類型：MVR蒸發器
設備規格：處理量6萬噸/年
項目概述：
水質特點與工藝分析
所處理物料為金屬冶煉助劑廢水，該廢水鹽分主要為氯化鈉，
我們將選擇MVR強製循環蒸發器來處理這種物料，整個係統主體材質選用鈦材。
工藝流程描述
MVR蒸發係統的流程：
原液首先和返回的母液進入預熱係統預熱；
預熱後的物料進入MVR強製循環蒸發器的循環泵的進口，物料經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然後在結晶器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在結晶器底部。經過蒸發後，結晶器的料液濃度上升，物料濃度達到設計要求，排出分離器，進入稠厚器，再進入離心機，得到晶體排出係統，母液全返回預熱係統。
二次蒸汽流程：
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出係統
蒸發產生的二次蒸汽夾帶有少量的液滴，這些髒的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽進入蒸汽壓縮機入口，溫度由T1提升到T2。在沿著二次蒸汽出口管道進入加熱器的蒸汽程。
二次蒸汽在加熱器中換熱後冷凝成水，去往預熱器為原料預熱。
