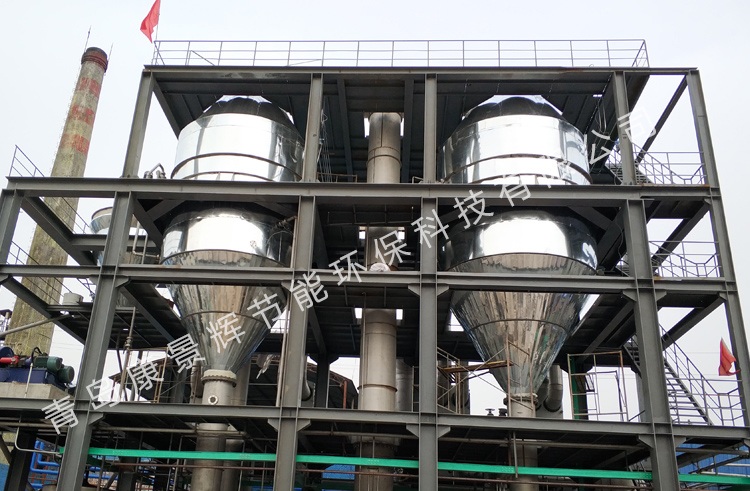

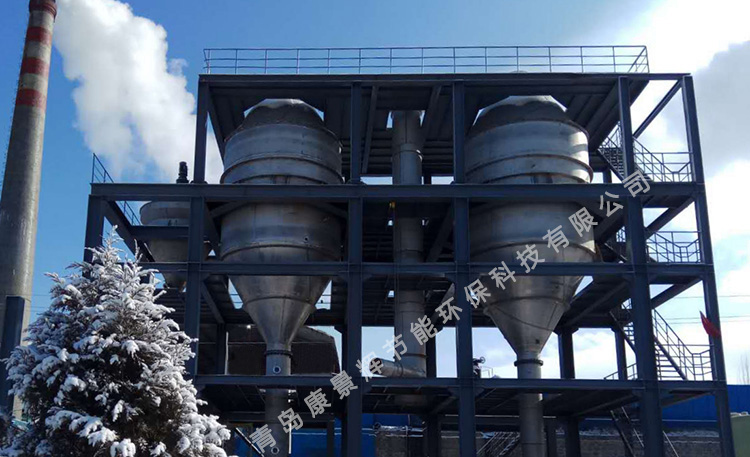

雙效MVR蒸發器處理癸二酸廢水案例

原液首先和返回的母液進入預熱係統。
預熱後的物料按順流的工藝，首先進入第一效。
進入MVR一效強製循環加熱器的物料經過循環泵的作用，在加熱室循環加熱，然後在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在係統內；
經過蒸發後，一效加熱器中的料液濃度上升，當料液濃度達到設計值時，排出一效分離器，進入二效加熱器的循環泵的進口，料液經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然後在強製循環分離器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在結晶器底部。
結晶器的料液濃度上升且不斷析出晶體，料液濃度達到設計要求時，排出結晶器，進入稠厚器，再進入離心機，得到的晶體排出係統，剩餘的母液返回係統。

二次蒸汽流程：
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出係統
